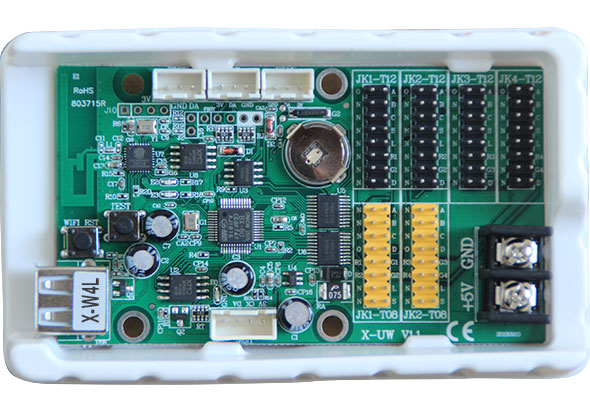

X-W4L是单核无线wifi控制器X-W系列产品之一,,,,,,,,具有产品集成度高、信号迅速度高、数据传输速率快、便于结构装置和使用维护等特点。。。。。。。。产品因使用简朴、操作便捷、稳固可靠而获得市场普遍应用。。。。。。。。
板载内置天线,,,,,,,,推荐无遮挡传输距离≤20M;;;;;;
板载USB接口,,,,,,,,U盘传输距离≤15米;;;;;;
显示内容可通过PC或手机编辑上传LED显示屏。。。。。。。。


X-W4L是单核无线wifi控制器X-W系列产品之一,,,,,,,,具有产品集成度高、信号迅速度高、数据传输速率快、便于结构装置和使用维护等特点。。。。。。。。产品因使用简朴、操作便捷、稳固可靠而获得市场普遍应用。。。。。。。。
板载内置天线,,,,,,,,推荐无遮挡传输距离≤20M;;;;;;
板载USB接口,,,,,,,,U盘传输距离≤15米;;;;;;
显示内容可通过PC或手机编辑上传LED显示屏。。。。。。。。
订单热线:
0512-36912677/88/99五代产品界说LED双基色控制器
五代产品系列齐全,,,,,,,,功效完善,,,,,,,,基本知足单双色LED显示屏的应用需求。。。。。。。。
五代产品自2012年投放市场,,,,,,,,各项要害手艺和综合性能始终领跑行业,,,,,,,,涤讪了pp电子在单双色LED控制器领域的行业位置。。。。。。。。
五代产品开创了单双色LED控制器的产品分类和功效界说。。。。。。。。
五代产品突出特点:
1. 强盛
⑴ 软件功效强盛,,,,,,,,简朴易用
⑵ 显示亮度高,,,,,,,,控制面积大,,,,,,,,通讯速率快
⑶ 刷新率高,,,,,,,,画面稳固,,,,,,,,移动平滑;;;;;;
⑷ 多区域联动准确调理算法
⑸ 支持底层软件在线升级
⑹ 五代产品全系列支持温度、温湿度传感器;;;;;;支持红外?????仄鳌醇悴ソ谀;;;;;;BX-5E系列支持多种噪声传感器
⑺ 八大手艺:区域边框、文字动画、炫动配景、红外?????亍⒍系阈⒊蟠亍⑷驶叶取⑽尴呒
⑻ BX-5E系列画面移动平滑,,,,,,,,支持超长、超高和超大带载
⑼ BX-5K系列开放通讯协议,,,,,,,,专用于工业现场、装备配套、车载显示、智能站牌和集群显示系统等领域的二次开发
⑽ 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,,,,,,,,轻松实现横屏竖排
2. 稳固
⑴ 抗卑劣情形。。。。。。。。3.5V-5.5V宽电压事情;;;;;; -40℃~80℃情形温度下稳固事情
⑵ 串口抗静电设计,,,,,,,,通讯越发稳固
⑶ BX-5M/5E系列支持效劳器模式和互联网传输,,,,,,,,对重大网络情形适配性极强;;;;;;恒久不掉电稳固通讯
⑷ U盘超强识读,,,,,,,,长线驱动能力极强
⑸ wifi板载天线信号强,,,,,,,,通讯速率快
⑹ 接纳塑壳托架包装,,,,,,,,阻燃、环保、防静电、耐高温,,,,,,,,直接上屏
五代产品以焦点科技涤讪了大型LED集群显示系统和定制开发项目上的优势职位!
五代产品款款经典。。。。。。。。从设计到制造,,,,,,,,字斟句酌,,,,,,,,细节之处尽现品质。。。。。。。。任何一款BX五代产品在行业同类产品中都是姣姣者。。。。。。。。
五代产品以其优异品质和卓越性能彰显了pp电子“激情 立异 界说完善显示”的产品理念!
| 手艺参数 | |
|---|---|
| 产品状态 | 2018年9月投放市场,,,,,,,,批量现货供应 |
| 控制点数 |
单色64K点:3200*16、2048*32、1344*48、1024*64 |
| 存储容量 | 2MByte |
| 软件功效 | |
|---|---|
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/多种语言版本 |
| 节目数目 | 支持128个节目 |
| 区域数目 | 每个节目最多可划分8个区域 |
| 区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、双基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、SM16188 |
| 行译码IC | 支持74HC138行译码和无译码模组 |
| 扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描,,,,,,,,支持8列折行数据排列 |
| 板载接口 | |
|---|---|
| 显示接口 | 2组T08+4组T12 |
| 通讯接口 | 无线wifi+U盘下载 |
| 传感器接口 | 板载标配红外?????赝3芯座、温度传感器3芯座、温湿度传感器3芯座、亮度传感器4芯座 |
| 主要功效 | |
|---|---|
| ?????仄鞴π | 支持节目选择、画面锁定、亮度调解、开关机、屏幕测试 |
| 传感器功效 | 支持温度、温湿度、亮度传感器 |
| 亮度调理功效 | 16级亮度,,,,,,,,支持手工调亮、分时调亮、自动调亮三种模式 |
| 远程开关功效 | 支持准时自动开关机、软件开关机、?????乜鼗 |
| 天气预告功效 | 支持海内外洋天气预告 |
| 节目群发功效 | 支持节目自顺应 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 恣意排版功效 | 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,,,,,,,,轻松实现横屏竖排 |
| 无线通讯 | |
|---|---|
| 通讯协议 | 数据无线透明传输;;;;;; 支持TCP/IP/UDP网络协议栈;;;;;; 支持路由/桥接模式网络构架;;;;;; 支持802.11b/g/n无线标准;;;;;; 支持心跳信号,,,,,,,,wifi毗连指示;;;;;; |
| 传输距离 | ≤25M (现实应用LED控制器装置在屏体内,,,,,,,,建议传输距离≤15米) |
| 无线标准 | 802.11 b/g/n |
| 事情频段 | 2.412GHz-2.484GHz |
| 设置天线 | 板载内置天线 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 | 支持底层软件在线升级,,,,,,,,极大利便了系统开发、维护和功效升级,,,,,,,, 为客户有用节约本钱,,,,,,,,降低项目危害;;;;;; |
| 电气参数 | |
|---|---|
| 事情电压 | 5V(3.5V~5.5V宽事情电压) |
| 最大功率 | ≤2W |
| 事情温度 | -40℃~80℃ |
| 配套软件 | |
|---|---|
| PC编辑软件 | LedshowTW图文编辑软件 |
| 手机APP软件 | Ledshow 手机APP |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简朴使用教程
版本号:20231116 |
9622 | |||
|
多屏幕模式教程
版本号:20231205 |
3702 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号:20231205 |
7203 | |||
|
底层软件升级程序 X-W系列
版本号:V20230610 |
16892 | |||
|
X-W系列 规格书
版本号:20200114 |
百度网盘提取码:6666
|
10308 |
