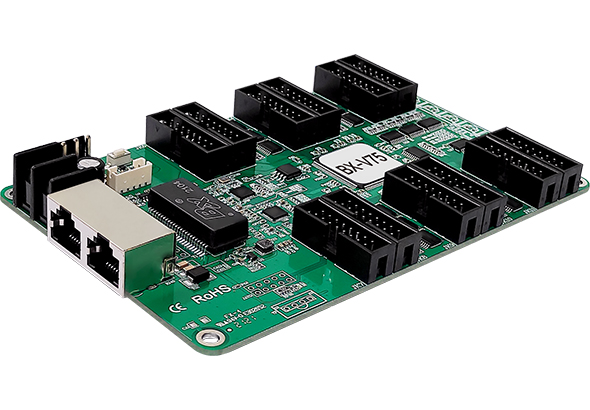

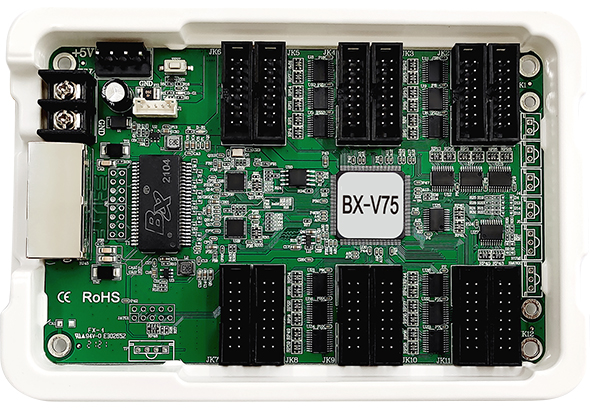

BX-V75 12口接收卡

BX-V75接收卡是pp电子最早推出的一款经典产品。历年来无数项目充分验证了其高品质显示效果和高稳定性,客户评价“简单、易用,效果好”。

板载12组75接口,24组RGB信号输出;

集成HUB75,无需转接板,装置便捷,稳定性好。

订单热线:

0512-36912677/88/99



支持所有BX发送卡和OVP发送设备

支持通例芯片实现高刷新、高灰度、高亮度

画质更完美,消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题

支持通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片

支持静态至1/64扫描之间的任意扫描类型

支持任意空点,适配种种规格模组

支持数据偏移实现异形屏幕控制,支持球形屏、立方体屏、种种不规则异形屏和创意显示屏

支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量

支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布



先进生产工艺,严格品控体系,零故障出厂,返修率≤0.1%;

BX-V全系列设计支持3V-6V宽事情电压,-40°C~80°C情况温度下稳定事情。

接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。



BX-V系列接收卡的软硬件设计充分考虑用户装置、系统运行和维护时的场景,使装置更容易,运行更稳定、维护更高效。



2018年10月后批量下线的REV.C版接收卡全面接纳第二代通讯协议,大幅提升用户体验:

⑴ 接收卡快捷完成参数配置,一卡支持所有芯片,无需切换或升级程序;

⑵ 使用最新的驱动芯片时,快捷升级底层固件,200张内的接收卡升级只需2.5分钟即可完成。

技术指标
控制点数 单卡带载256×384像素; 板载12组75接口,24组RGB信号输出
灰度品级 ≤65536级
灰度赔偿 每级灰度独立赔偿



通信传输
发送设备 支持所有BX发送卡、Y/YQ播放器和OVP发送设备
通信距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组,支持种种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



重要功效
千兆网模式 支持电脑千兆网直接控制模式,100万像素内流畅播放,无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量
数据组交换 支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、种种不规则异形屏和创意显示屏
千兆口交换 双千兆网口不分输入输出,任意交换使用



系统升级和维护
配置文件回读 支持回读接收卡存储的配置信息,支持回读接收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级,
为客户有效节约本钱,降低项目危害



电气参数
事情电压

5V(3V~6V宽事情电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤3W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对LED控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对接收卡的电源端子和网口进行静电放电抗扰度检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级,接触放电8KV的测试

浪涌攻击抗扰度

对LED控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置

外貌防护 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾



其它信息
单卡尺寸 143.6mm×91.7mm×17mm
单卡重量 约130g
包装信息 包装信息  单卡接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。
包装箱尺寸:620mm×490mm×180mm,每箱100张接收卡。
文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

67014
FPGA升级包 三代接收卡固件 BX-V/ V75/ V75L/ V75E/ V75E1

版本号:V20240116

22697
LedshowTV 2019软件 用户手册

版本号:20190722

20735
BX-V75 规格书

版本号:20230112

12794
