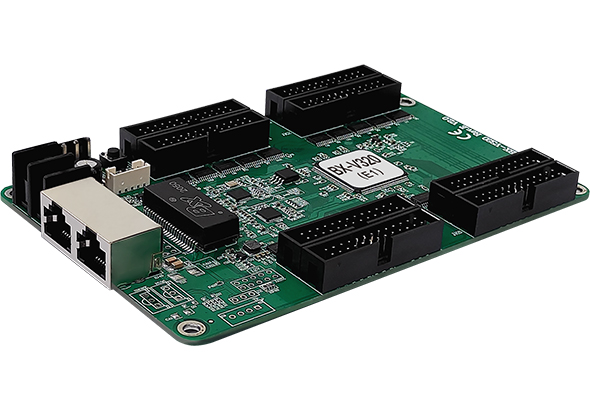

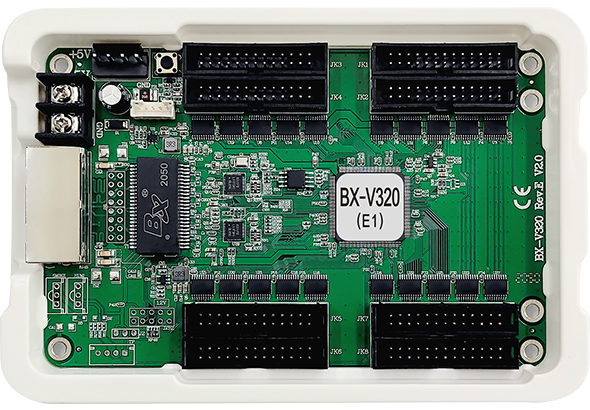

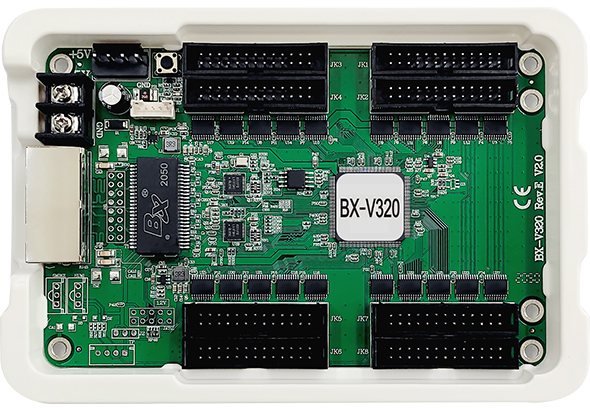

BX-V320接收卡适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。板载8组320接口,32路RGB数据,刷新率可高达5000Hz。支持千兆网播放模式,支持异步播放器YQ系列产品。
支持64扫以内的任意扫描类型,支持595等串行译码扫描
32路RGB显示,集成8个标准 320接口,免接HUB
BX-V320接收卡适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。板载8组320接口,32路RGB数据,刷新率可高达5000Hz。支持千兆网播放模式,支持异步播放器YQ系列产品。
支持64扫以内的任意扫描类型,支持595等串行译码扫描
32路RGB显示,集成8个标准 320接口,免接HUB
订单热线:
0512-36912677/88/99
装置便捷
接纳行业统一接口标准,统一的装置孔规格,支持外接运行指示灯与测试按钮接线;2路双千兆网口,支持任意交换输入与输出,便当级联装置。板载8路320接口,上下各4路便当用户排线结构。
接口设置灵活
板载8路320接口,支持E信号,最大32扫,32路RGB信号输出。支持任意接口显示数据组交换,RGB颜色顺序交换,便当客户灵活调解模组排线。
多种对开方法
支持2对开,3对开,4对开,对开宽度可以纷歧样。例如:2对开下:前面128点,后面64点;3对开下:前面128点,中间128点,后面64点。
数据走向可变
默认情况下为正常数据流向由右向左。凭据客户现场实际使用情况,可将数据流向设置为由左向右,由上到下,由下到上方法。
具体使用,与LED模组排列偏向相对应。推荐使用由右向左和由上到下模式。
支持异型屏
支持显示数据行偏移,可在0到511点规模内灵活调解行偏移量,视具体带载宽度而定,最大可设置384行高度的显示偏移或者以数据路数为单位进行偏移,便当异型屏配置。
多种扫描方法
与LedshowTV软件配合,支持32扫,16扫,8扫,4扫等种种直行与折行扫描方法的快速配置;支持无138行译码,595行译码,RT5958行译码等方法。
通过智能扫描功效,可支持静态屏,2扫到32扫内任意扫描方法显示。
匹配多种芯片
支持通例16位串行移位恒流驱动芯片、PWM芯片等,如:常见的日月成,聚积,明微,集创北方等厂家的驱动芯片。
优质显示画面
接纳全新高刷技术,支持高刷新高灰度显示效果,户外显示效果领先,整体技术上处于行业先进水平?芍С256、512、1024、2048、4096、8192、16384、32768、65536级灰度显示。
通过灵活的显示模式选择,适用于户外,室内种种应用场合。配合LedshowTV软件,通过调理显示刷新率,显示模式和显示倍率等参数,进一步提升显示画质,满足客户拍摄效果。
时钟可调
支持移位时钟从10.42MHz到31.25MHz的自主调理,可调理占空比,时钟相位等。满足差别模组的级联特性,消除部分模组级联时爆发的冒点,在包管刷新率的前提下,尽量提高带载宽度。
消隐调理
通过调理行消隐时间,换行时刻,1级起灰等特性,进一步消除LED屏幕的虚亮影响,完美的显示文本内容。
维护便捷
接收卡支持配置参数回读功效,单点参数设置与盘问回读,支持在线升级,便当客户系统升级与维护。
技术指标 | |
---|---|
控制点数 | 单卡带载256×512像素;8组320显示接口,32组RGB数据 |
灰度品级 | ≤65536级 |
灰度赔偿 | 每级灰度独立赔偿 |
通信传输 | |
---|---|
发送设备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送设备 |
通信距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长) |
传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
模组兼容性 | |
---|---|
适配模组 | 种种规格三基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
行译码IC | 支持行译码和无译码模组,支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/64扫描之间的任意扫描类型 |
模组空点 | 支持任意空点,适配种种规格模组 |
RGB信号 | 支持RGB信号线序灵活界说 |
重要功效 | |
---|---|
千兆网模式 | 支持电脑千兆网直接控制模式,100万像素内流畅播放,无需发送卡 |
数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
数据对开 | 支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量 |
数据组交换 | 支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布 |
异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、种种不规则异形屏和创意显示屏 |
千兆口交换 | 双千兆网口不分输入输出,任意交换使用 |
系统升级和维护 | |
---|---|
配置文件回读 | 支持回读接收卡存储的配置信息,支持回读接收卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, |
电气参数 | |
---|---|
事情电压 |
5V(3V~6V宽事情电压) 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
最大功率 | ≤5W |
情况适应性 |
|
---|---|
情况温度 |
情况温度-40℃~80℃稳定事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
防盐雾品级 |
满足海边500米使用情况要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对接收卡的电源端子和网口进行静电放电抗扰度检测 |
浪涌攻击抗扰度 |
对LED控制器的电源端子和网口进行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时不绝电,故障率≤0.3% |
结构防护 |
精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置 |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾 |
其它信息 | |
---|---|
单卡尺寸 | 143.6mm×91.7mm×17mm |
单卡重量 | 约130g |
包装信息 | 包装信息 单卡接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。 包装箱尺寸:620mm×490mm×180mm,每箱100张接收卡。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2021多媒体演播器 最新版
版本号:V23.4.10.00 |
67014 | |||
LedshowTV 2019软件 用户手册
版本号:20190722 |
20735 | |||
BX-V320 规格书
版本号:20200312 |
11634 |
